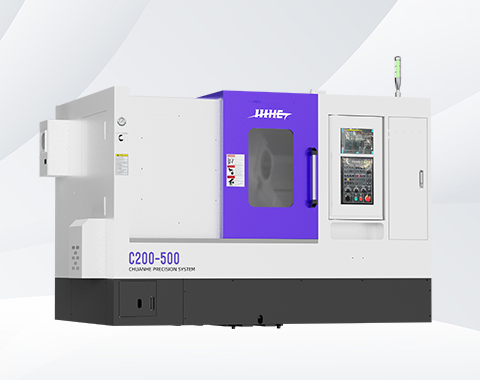

C200-300

C200-500

加工范圍

床鞍上最大旋徑Φ400mm
最大車削直徑Φ320mm
標準車削直徑Φ200mm
拖板上回轉直徑Φ300mm
最大車削長度300mm
卡盤尺寸8'
棒材容徑Φ52mm

了解更多

加工范圍

床鞍上最大旋徑Φ560mm
最大車削直徑Φ400mm
標準車削直徑Φ200mm
拖板上回轉直徑Φ300mm
最大車削長度488mm
卡盤尺寸8'
棒材容徑Φ52mm

了解更多

規格

C250-500

C250-1000

加工范圍

床鞍上最大旋徑Φ560mm
最大車削直徑Φ400mm
標準車削直徑Φ250mm
拖板上回轉直徑Φ300mm
最大車削長度488mm
卡盤尺寸5'
棒材容徑Φ52mm

了解更多

加工范圍

床鞍上最大旋徑Φ580mm
最大車削直徑Φ500mm
標準車削直徑Φ300mm
拖板上回轉直徑Φ1000mm
最大車削長度500mm
卡盤尺寸10'
棒材容徑Φ72mm

了解更多

規格

C300-1000

C300-1500

C300-2000

加工范圍

床鞍上最大旋徑Φ730mm
最大車削直徑Φ620mm
標準車削直徑Φ300mm
拖板上最大回轉直徑Φ440mm
最大車削長度1000mm
卡盤尺寸12'
棒材容徑Φ75mm

了解更多

加工范圍

床鞍上最大旋徑Φ730mm
最大車削直徑Φ620mm
標準車削直徑Φ300mm
拖板上最大回轉直徑Φ440mm
最大車削長度1500mm
卡盤尺寸12'
棒材容徑Φ75mm

了解更多

加工范圍

床鞍上最大旋徑Φ730mm
最大車削直徑Φ640mm
標準車削直徑Φ300mm
拖板上最大回轉直徑Φ440mm
最大車削長度2240mm
卡盤尺寸12'
棒材容徑Φ75mm

了解更多

規格

型號

P160Y

P160MY

C160M

C160MY

C200M

C200MY

加工范圍

床鞍上最大旋徑Φ400mm
最大車削直徑Φ320mm
標準車削直徑Φ200mm
拖板上回轉直徑Φ300mm
最大車削長度300mm
卡盤尺寸6'
棒材容徑Φ46mm

了解更多

加工范圍

床鞍上最大旋徑Φ480mm
最大車削直徑Φ200mm
標準車削直徑Φ150mm
拖板上回轉直徑Φ250mm
最大車削長度300mm
卡盤尺寸6'
棒材容徑Φ46mm

了解更多

加工范圍

床鞍上最大旋徑Φ400mm
最大車削直徑Φ320mm
標準車削直徑Φ200mm
拖板上回轉直徑Φ300mm
最大車削長度300mm
卡盤尺寸6'
棒材容徑Φ52mm

了解更多

加工范圍

床鞍上最大旋徑Φ400mm
最大車削直徑Φ225mm
標準車削直徑Φ150mm
拖板上回轉直徑Φ300mm
最大車削長度240mm
卡盤尺寸6'
棒材容徑Φ42mm

了解更多

加工范圍

床鞍上最大旋徑Φ400mm
最大車削直徑Φ320mm
標準車削直徑Φ200mm
拖板上回轉直徑Φ300mm
最大車削長度300mm
卡盤尺寸8'
棒材容徑Φ52mm

了解更多

加工范圍

床鞍上最大旋徑Φ560mm
最大車削直徑Φ330mm
標準車削直徑Φ200mm
拖板上回轉直徑Φ300mm
最大車削長度450mm
卡盤尺寸8'
棒材容徑Φ52mm

了解更多

型號

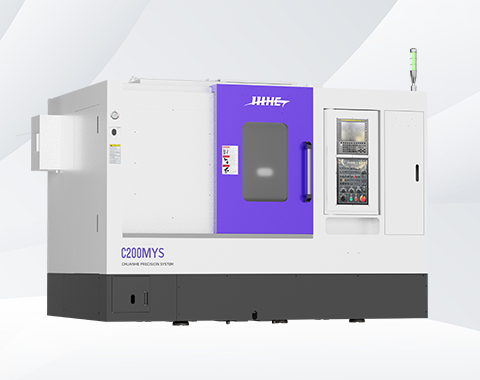

C200MYS

CX200

加工范圍

主軸通孔徑Φ66mm
主軸軸承直徑NN3020+100BAR+NN3018
油壓缸徑8'
主軸鼻端A 2-6
主軸馬達功率22kW
主軸傳動方式直驅
主軸傳動比1：1
主軸轉速4300rpm
主軸額定輸出轉速2320rpm(220V)

了解更多

加工范圍

主軸通孔徑Φ66mm
主軸軸承直徑NN3020+100BAR+NN3018
油壓缸徑8'
主軸鼻端A 2-6
主軸馬達功率22kW
主軸傳動方式直驅
主軸傳動比1:1
主軸轉速4300rpm
主軸額定輸出轉速2320rpm(220V)

了解更多

產品

系列

鞍座式平面磨床

動柱式平面磨床

精密數控平面磨床

型號

G818A

G818S

G2550A

G2550S

G306K

G306S

G408K

G408S

加工范圍

工作臺工作面積460X200mm
左右最大移動量540mm
前后最大移動量250mm
工作臺面至主軸中心最大距離475mm
工作臺最大承受重量150kg
工作臺T型槽14mm×1N
工作臺速度5～25m/min

了解更多

加工范圍

工作臺工作面積460X200mm
左右最大移動量540mm
前后最大移動量240mm
工作臺面至主軸中心最大距離475mm
工作臺最大承受重量150kg
工作臺T型槽14mm×1N
工作臺速度2～25m/min

了解更多

加工范圍

工作臺工作面積500X250mm
左右最大移動量560mm
前后最大移動量275mm
工作臺面至主軸中心最大距離475mm
工作臺最大承受重量250kg
工作臺T型槽14mm×1N
工作臺速度5～25m/min

了解更多

加工范圍

工作臺工作面積500X250mm
左右最大移動量560mm
前后最大移動量275mm
工作臺面至主軸中心最大距離475mm
工作臺最大承受重量250kg
工作臺T型槽14mm×1N
工作臺速度2～25m/min

了解更多

加工范圍

工作臺工作面積600×300mm
左右最大移動量680mm
前后最大移動量340mm
工作臺面至主軸中心最大距離570mm
工作臺最大承受重量420kg
工作臺T型槽14mm×1N
工作臺速度2～25m/min

了解更多

加工范圍

工作臺工作面積600×300mm
左右最大移動量680mm
前后最大移動量340mm
工作臺面至主軸中心最大距離570mm
工作臺最大承受重量420kg
工作臺T型槽14mm×1N
工作臺速度2～25m/min

了解更多

加工范圍

工作臺工作面積800×400mm
左右最大移動量880mm
前后最大移動量450mm
工作臺面至主軸中心最大距離580mm
工作臺最大承受重量700kg
工作臺T型槽14mm×3N
工作臺速度2～25m/min

了解更多

加工范圍

工作臺工作面積800×400mm
左右最大移動量880mm
前后最大移動量450mm
工作臺面至主軸中心最大距離580mm
工作臺最大承受重量700kg
工作臺T型槽14mm×3N
工作臺速度2～25m/min

了解更多

型號

G5010S

G5012S

G6015S

G6030S

G7020S

加工范圍

工作臺工作面積1000X500mm
左右最大移動量1140mm
前后最大移動量540mm
工作臺面至主軸中心最大距離600mm
工作臺最大承受重量800kg
工作臺T型槽14mm×3N
工作臺速度2～25m/min

了解更多

加工范圍

工作臺工作面積1200X500mm
左右最大移動量1340mm
前后最大移動量540mm
工作臺面至主軸中心最大距離600mm
工作臺最大承受重量800kg
工作臺T型槽14mm×3N
工作臺速度2～25m/min

了解更多

加工范圍

工作臺工作面積1500×600mm
左右最大移動量1600mm
前后最大移動量660mm
工作臺面至主軸中心最大距離700mm
工作臺最大承受重量800kg
工作臺T型槽16mm×3N
工作臺速度2～25m/min

了解更多

加工范圍

工作臺工作面積3000×600mm
左右最大移動量3250mm
前后最大移動量660mm
工作臺面至主軸中心最大距離700mm
工作臺最大承受重量1500kg
工作臺T型槽16mm×3N
工作臺速度2～25m/min

了解更多

加工范圍

工作臺工作面積2000×700mm
左右最大移動量2230mm
前后最大移動量760mm
工作臺面至主軸中心最大距離700mm
工作臺最大承受重量1500kg
工作臺T型槽16mm×3N
工作臺速度2～25m/min

了解更多

型號

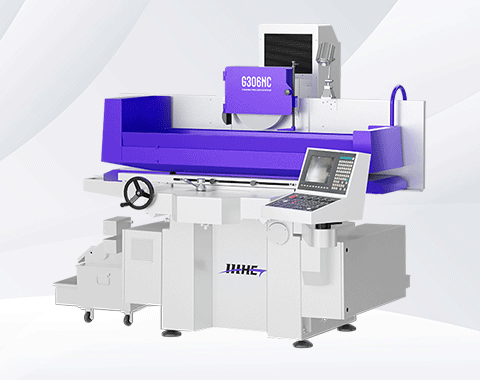

G306NC

加工范圍

工作臺工作面積600×300mm
左右最大移動量680mm
前后最大移動量340mm
工作臺面至主軸中心最大距離540mm
工作臺最大承受重量420kg
工作臺T型槽14mm×1N
工作臺速度2～25m/min

了解更多

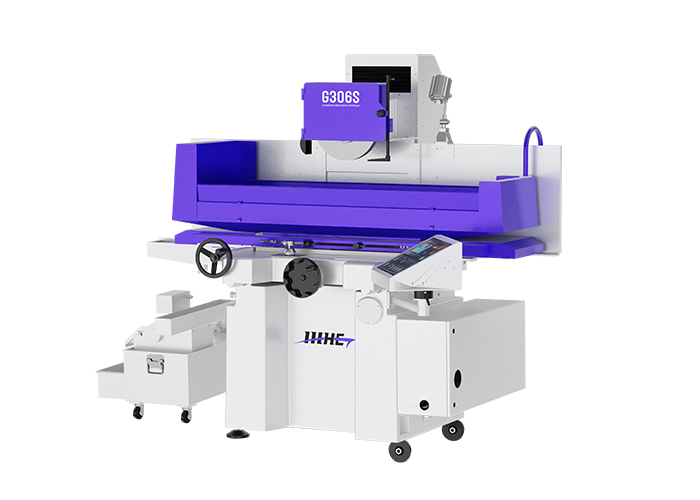

G306S鞍座式全罩平面磨床

采用三維計算機軟件輔助優化設計，對于結構內部加強筋的配制經過分析，

并經應力消除處理，提升韌性及防止變型。

獲取方案

相關標簽：平面磨床,精密平面磨床,數控磨床

產品特點

01
本機床主要是用砂輪周邊磨削鋼料、鑄鐵及有色金屬等各種材料。根據工件材料、形狀，可采用不同的裝夾、定位方法。一般平面，可以采用電磁吸盤或直接緊固于工作臺上進行磨削加工；平面、直角面、任意角度、圓柱端面等，可在夾具上進行磨削加工（夾具客戶自制）。
02
主軸磨頭體固定在立柱作上下（Z向）移動，滑動座沿主機前后（Y向）移動，工作臺在滑動座上左右（X向）移動的結構。
03
機臺之主機采用高級鑄鐵(蘇州沙特卡）鑄造，采用三維計算機軟件輔助優化設計，結合內部加強筋，以粗壯加強筋強化，提升韌性及防止變型。
04
X軸采用外置獨立液壓站，通過油壓缸推動工作臺在主機座上來回移動，實現X軸運動平穩順暢。減少溫升對主機變型的影響，慢速溢流可以讓工作臺最慢移動量為2m/min，磨硬脆材料更佳。
05
Y軸采用交流電機通過皮帶與滾珠絲杠聯接，變頻器調速帶動滑動座在主機上前后移動，比同業的前后控制器運行更加精密平穩，修整砂輪更加方便，噪音與振動都很小。

規格參數

工作臺加工范圍

前后進給

上下結構

砂輪

馬達

其他

工作臺工作面積	600×300mm
左右最大移動量	680mm
前后最大移動量	340mm
工作臺面至主軸中心最大距離	570mm
工作臺最大承受重量	420kg
工作臺T型槽	14mm×1N
工作臺速度	2～25m/min

前后手輪進刀（1格）	0.02mm
前后自動進給	0.2～20mm
前后快速移動（50HZ）	1000mm/min

上下快速移動量	0-330mm/min可設定
上下手動進刀（1格）	0.001/0.01mm
上下自動進給量	0-0.1mm

砂輪尺寸	Φ350mm×20-40×Φ127mm
主軸轉速	1450rpm

主軸馬達	3.7kW
上下驅動伺服馬達	0.4kW伺服
油壓馬達	1.5kW
沖水馬達	0.18kW
前后驅動馬達	0.08kW

外觀尺寸（長×寬×高）	2600×2400×1900mm
毛重	2200kg

組成部分說明

三軸導軌	X軸采用一平一V式設計，適于各種磨削，工作臺之滑軌面貼覆進口原裝鐵氟龍(Turcite-B)，以減少阻尼系數使工作臺運行平穩，經工藝精湛的手工刮花作業，配合自動潤滑系統強制潤滑，確保精度及耐久性，增長機臺使用壽命。 Y軸滑軌采用雙V式設計貼覆Turcit-B,經手工精密鏟刮確保其順暢移動。鋼板電機通過同步皮帶與精密滾珠絲桿傳動，確保前后運動平穩和順暢。 Z軸滑軌采用精密滑動導軌，接觸面大。精密磨削級滾珠螺桿配以三菱伺服馬達驅動，剛性高，反映靈敏，最小進刀精度可以達到0.003mm。
主軸組	主軸乃機床的心臟，主軸的精度，是一臺機床質量的標志。306系列機床全部采用臺灣名牌主軸，搭配穩定的立柱和低振動主軸馬達，切削功率大，且在精度上亦能有高保持性，主軸內部填封特殊的潤滑脂，并采用獨特迷宮型密封防護設計，使主軸長期使用，免予維護。
操控系統	采用日本三菱伺服電機和三菱PLC控制系統，故障少，易于維護、修改與監測，維修中心遍布全球。 LCD觸控屏面板設置：LCD觸控屏，軟鍵式面板，各項研磨條件設定一目了然，觸控屏設置多樣磨削方式，操作簡單、方便。易學易懂，無需經過專業的培訓，其參數以閃存(Flash RAM)方式記憶儲存,沒有停電遺失數據的問題?？赏ㄟ^控制面板上的按鈕設定前后進給，左右點動對刀。
潤滑	采用強制式間歇潤滑裝置，一方面可自動并完全潤滑整部機器，另一方面也可避免潤滑油過多，節省不必要出油。
除屑	標配磁性分離器，提升切削表面質量，環保和減少更換切削水的時間。
機床防護	標配船型防濺板和后大墻板，使工作臺內切削液不會飛濺到工作臺外面。
使用環境條件	相對濕度： 35～90%R／H(不結露) 環境溫度： 0℃_x005f∽40℃ 空氣介質：無腐蝕性介質 光線：充足，通風良好機床應在上述工作環境下，長期穩定運轉。
操作與保養之空間	G306S機臺之尺寸為長2600mm、寬2400mm及高1900mm，為安全考慮因素以及操作和維修的便利，空間必須比機臺尺寸規格更大，建議兩邊各留500mm。
